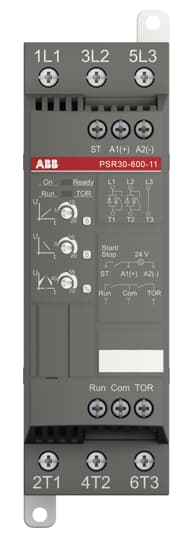

ABB PSR30-600-11 Soft starter 1SFA896212R1001 more model

產品詳情
類別 CPU 品牌 ABB
電源電壓 DC24V 消耗功率 10W以下

PSR30-600-11

一般信息

  • 全球商業別名：
    PSR30-600-11
  • 擴展產品類型：
    PSR30-600-11
  • 產品編號：
    1SFA896109R1100
  • ABB 型號名稱：
    PSR30-600-11
  • 國際貨品編碼：
    7320500477205
  • 目錄說明：
    PSR30-600-11 軟起動器 - 30 A - 208 ... 600 V AC
  • 詳細描述：
    軟起動器 PSR30-600-11 的額定最大工作電流為 30 A，工作電壓范圍為 208...600 V AC。額定控制電壓為24V AC/DC。PSR 具有通過電壓斜坡進行兩相控制軟啟動和停止的功能。內置旁路，安裝方便，節能。NO（常開狀態）下的繼電器輸出可提供 RUN 和 TOR 信號。啟動/停止斜坡和時間可以通過前面的三個電位器輕松設置。PSR 通常與 ABB 的手動電機啟動器 (MMS) 結合使用，因此提供機械連接套件。另一種流行的選擇是現場總線通信，它可以通過外部適配器和現場總線插頭來啟用。PSR 系列是我們最緊湊的軟起動器，具有基本功能和價值。它們適用于標稱電流為 3...105 A 的小型三相電機，每小時最多可啟動 100 次。常見應用包括泵、風扇、壓縮機和輸送機等。

類別

  • 產品 ?驅動器 ?軟起動器 ?軟起動器 ? PSR 軟起動器 ? PSR30

  • 產品 ?低壓產品和系統 ?控制產品 ?軟起動器 ?軟起動器 ? PSR 軟起動器 ? PSR30

配件

顯示附件圖片
標識符描述類型數量測量單位
1SFA896212R1001
PSR30-MS132 連接套件PSR30-MS1321片
1SFA896312R1002
PS-FBPA 現場總線插頭套件聚苯乙烯FBPA1片
1SFA896311R1001
PSR-FAN3-45A 風扇PSR-FAN3-45A1片

訂購

  • 最小起訂量：
    1件
  • 海關稅則號：
    85371091

熱門下載

方面

  • 產品凈寬：
    128毫米
  • 產品凈高：
    160毫米
  • 產品凈深/長度：
    45毫米
  • 產品凈重：
    0.6公斤

技術的

  • 額定工作電壓：
    208 ... 600 伏交流電
  • 額定控制電源電壓 (U s ):
    24伏交流/直流
  • 額定控制電路電壓 (U c ):
    24伏直流電
  • 額定頻率：
    50/60 Hz
    主電路 50 / 60 Hz
  • 額定工作功率 - 串聯連接 (Pe)：
    (230V) 7.5kW
    (400V) 15kW
    (500V) 18.5kW
  • 額定工作電流 - 串聯連接 (Ie)：
    30A
  • 服務系數百分比：
    100%
  • 過載保護：
    推薦 MS132 25 ... 32
  • 集成電子過載：
    不
  • 可調額定電機電流 Ie：
    不
  • 最大額定電流 Ie 時的啟動能力：
    4xIe 持續 6 秒
  • 斜坡時間：
    0 ... 20 秒 [時間單位]
    1 ... 10 秒 [時間單位]
  • 啟動期間的初始電壓：
    40 ... 70 %
  • 降壓特殊斜坡：
    100 ... 60 %
  • 限流功能：
    不
  • 內部三角形連接開關：
    不
  • 運行信號繼電器：
    是的
  • 旁路信號繼電器：
    是的
  • 故障信號繼電器：
    不
  • 過載信號繼電器：
    不
  • 信號指示已完成啟動斜坡 (LED)：
    綠色的
  • 信號指示準備啟動/待機開啟 (LED)：
    綠色的
  • 運行 R 信號指示（LED）：
    綠色的
  • 信號指示斜坡上升/下降 (LED)：
    綠色的
  • 3.5*Ie 持續 7 秒每小時的啟動次數 50% 開啟時間 50% 關閉時間：
    10
  • 溝通：
    現場總線插頭（可選）
  • 防護等級：
    IP20
  • 終端類型：
    螺絲端子
  • 主電路連接能力：
    剛性 1/2 x 0.75 ... 2.5 mm2
  • 連接容量控制電路：
    1 x 0.75 ... 2.5
    2 x 0.75 ... 2.5 mm2
    剛性 1/2 x 0.75 ... 2.5 mm2
  • 連接容量供電電路：
    剛性 1 x 0.75 ... 2.5 mm2
  • 擰緊扭矩：
    控制電路 0.6 N·m
    主電路 2.3 N·m
    電源電路 0.6 N·m
  • 產品主要類型：
    PSR30
  • 功能：
    帶電壓斜坡的軟啟動
    帶電壓斜坡的軟停止

技術 UL/CSA

  • 最大工作電壓 UL/CSA：
    主電路600V
  • 緊固扭矩 UL/CSA：
    控制電路 5.3 in·lb
    主電路 20.4
    電源電路 5.3 in·lb

環境的

  • 環境空氣溫度：
    操作 -25 ... +60 °C
    存儲 -40 ... +70 °C
  • 防護等級：
    IP20
  • RoHS 狀態：
    遵循 2005 年 8 月 18 日歐盟指令 2002/95/EC 及其修正案

證書和聲明

集裝箱信息

  • 封裝級別 1 寬度：
    137毫米
  • 封裝級別 1 深度/長度：
    50毫米
  • 包裝層 1 高度：
    176毫米
  • 1 級包裹毛重：
    0.7公斤
  • 包裹級別 1 EAN：
    7320500477205
  • 套餐 1 級單位：
    盒 1 件

分類

  • 對象分類代碼：
    問
  • ETIM 7：
    EC000640 - 軟啟動器
  • ETIM 8：
    EC000640 - 軟啟動器
  • 東突9：
    EC000640 - 軟啟動器
  • 電子課程：
    V11.0：27370907
  • 聯合國社會保障委員會：
    39121521
  • IDEA 細粒度類別代碼 (IGCC)：
    4740 >> 軟啟動器

?
